Überspannungs-schutz für Mehrfamilien­häuser

Da moderne Mehrfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Ladeinfrastruktur für Elektroautos und das Energiemanagementsystem sicher geschützt.

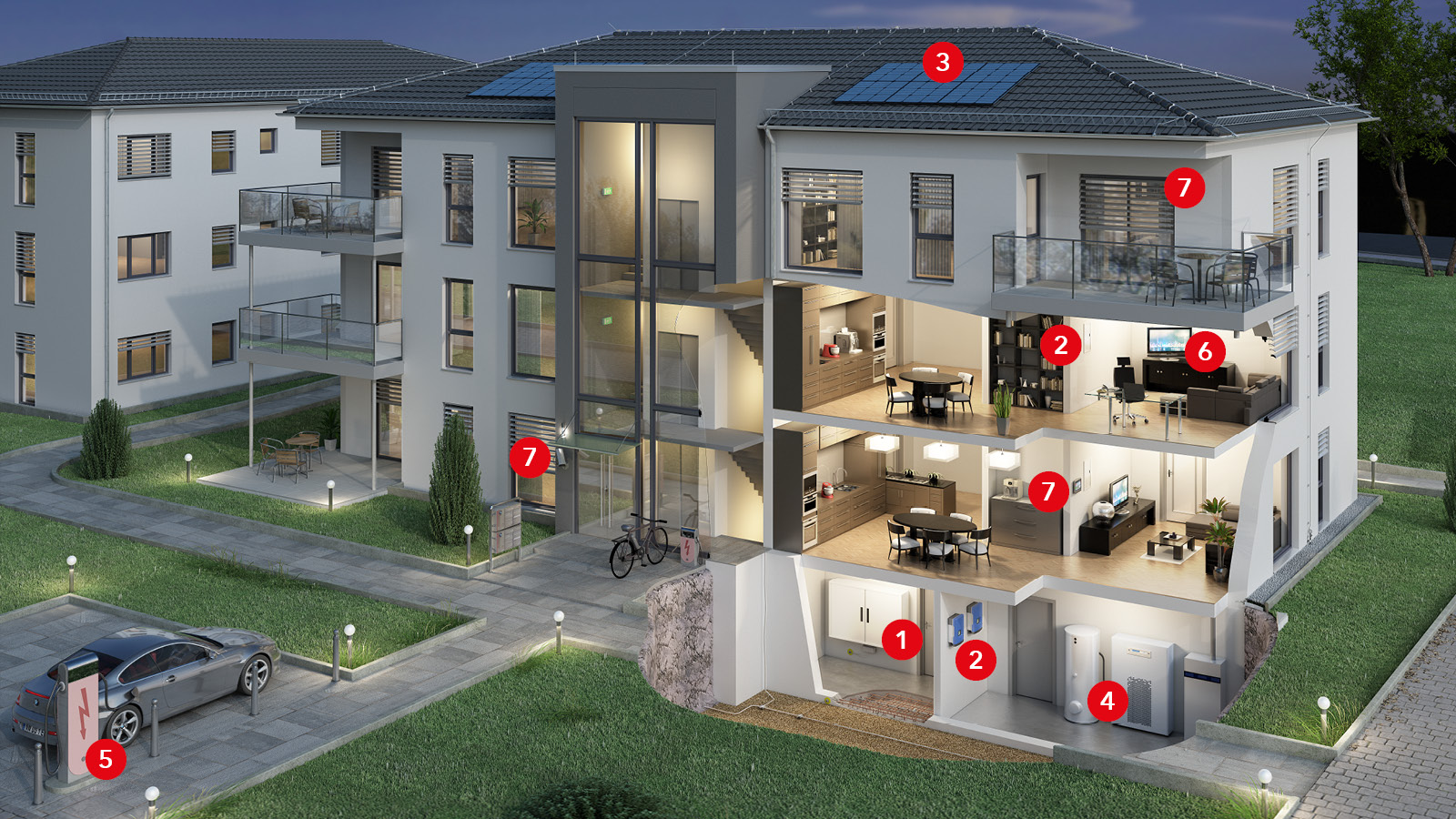

1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte

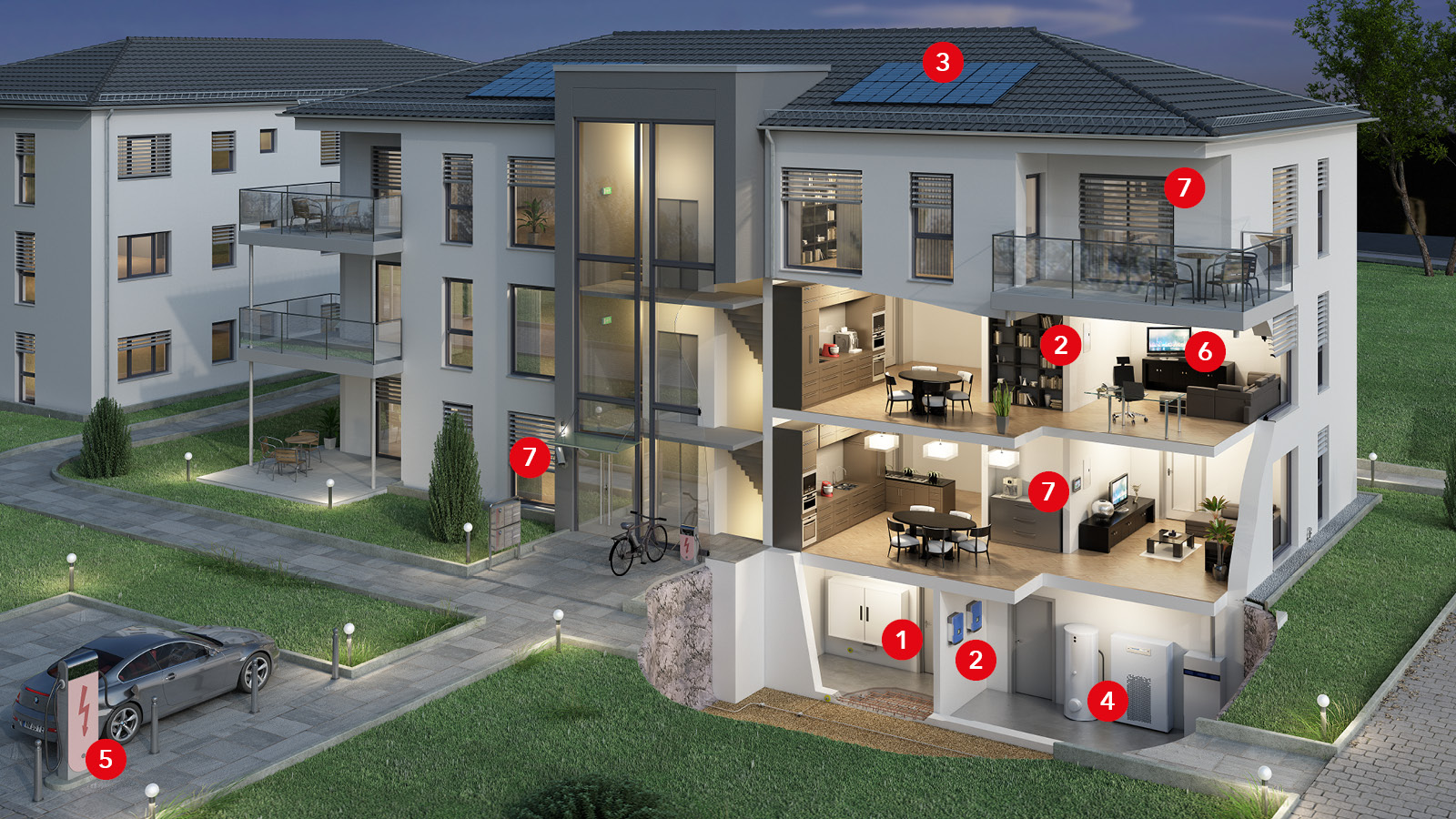

1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 1: Hausanschluss / Zählerschrank 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 2: Unterverteilung / Photovoltaik / Batteriespeicher (AC-Seite) 3: Photovoltaikanlage (DC-Seite) 4: Wärmepumpe / Klima- und Lüftungsgeräte 5: E-Mobility 6: SAT und TV 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte 7: Smart Home / KNX / Endgeräte

Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.

Nach DIN EN 62305-3 ist Blitzschutzpotentialausgleich für die Stromversorgungs- und Datenleitungen verpflichtend. Der Installationsort für den Blitz- und Überspannungsschutzableiter sollte so nah wie möglich am Gebäudeeintritt gewählt werden.

Ein äußeres Blitzschutzsystem hat sowohl Einfluss auf das Blitz- und Überspannungsschutzkonzept als auch auf die Anforderungen an die Erdungsanlage. Zum Beispiel müssen Sie die Blitzschutzableiter für die Stromversorgung am Gebäudeeintritt auf höhere Blitzstoßströme dimensionieren. Denken Sie außerdem bei der Erdungsanlage an die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.

Zudem müssen Sie Blitzstromableiter auch für alle eingeführten elektrischen Datenleitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um die Forderung nach Blitzschutzpotentialausgleich gemäß DIN EN 62305-3 zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.

Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser mit äußerem Blitzschutz.

Bitte beachten Sie bei der Auswahl des Überspannungsschutzes für die PV-Anlage und die Ladeinfrastruktur: Wird der Trennungsabstand eingehalten oder sind Systeme und Anlagen im geschützten Bereich der Blitzschutzanlage, können Überspannungsschutzgeräte Typ 2 ausreichend sein (siehe Schutzkonzept Mehrfamilienhaus ohne äußeren Blitzschutz).

Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.

Nach DIN VDE 0100-443 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.

Sie sollten Überspannungsableiter auch für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.

Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems.

Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser ohne äußeren Blitzschutz.

941315

DEHNshield TT FM

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

941405

DEHNshield TNS FM

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

922220

DEHNbox TC B 180

Kombi-Ableiter für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

Add  Details

909705

DEHNgate

Schutz der Breitbandkabel-Leitungen am Gebäudeeintritt.

Add  Details

942310

DEHNguard MP TT

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.

Add  Details

942400

DEHNguard MP TNS

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

900075

DEHNcombo YPV 1200 FM

Kombi-Ableiter Typ 1 + Typ 2 zum Schutz der DC-Seite von Photovoltaik-Wechselrichtern bei nicht eingehaltenem Trennungsabstand (Blitzteilströme möglich).

Add  Details

900439

DEHNcord 3P TT 275 FM

Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Montage auf Hutschiene oder Wand.

Add  Details

927924

BLITZDUCTORconnect CL2 BE 24

Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.

Add  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Add  Details

900904

DEHNcube EMOB

Anschlussfertige Systemlösung mit Kombi-Ableiter Typ 1 + Typ 2 zum Schutz von E-Mobility-Ladeeinrichtungen.

Add  Details

909300

DEHNprotector 230 TV

Kombinierter Überspannungsschutz für die Energie- und Antennenseite eines Fernseh-, Rundfunk- oder SAT-Receivers.

Add  Details

909321

DEHNprotector 230 LAN100

Kombinierter Überspannungsschutz für Energieseite und Dateneingang zum Schutz von LAN-Komponenten.

Add  Details

925001

BUStector BT 24

Schutz von KNX / EIB-Systemen.

Add  Details

900449

DEHNcord R 3P

Schutz empfindlicher, elektrischer Jalousien.

Add  Details

900447

DEHNcord L 3P

Schutz für die LED-Beleuchtung.

Add  Details

924396

DEHNflex M

Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.

Add  Details

941316

DEHNshield Basic FM TT

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

941406

DEHNshield Basic FM TNS

Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

Add  Details

922220

DEHNbox TC B 180

Zuverlässiger Schutz für informationstechnische Schnitt­stellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

Add  Details

909703

DEHNgate FF TV

Schutz der Breitbandverbindung am Gebäudeeintritt.

Add  Details

942310

DEHNguard MP TT

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

942400

DEHNguard MP TNS

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Add  Details

900910

DEHNcube YPV SCI 1000 1M

Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Add  Details

900945

Y-Anschlussleitung

Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.

Add  Details

942565

DEHNguard MP YPV 1200 FM

Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.

Add  Details

900921

DEHNcube 2 YPV 1100 2M 1S

Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 und Push-in-Doppelklemmen zum Schutz der DC-Seite des Wechselrichters.

Add  Details

900439

DEHNcord 3P TT 275 FM

Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie zum Schutz der Versorgungs- und Steuerleitungen der Wärmepumpe.

Add  Details

927924

BLITZDUCTORconnect CL2 BE 24

Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.

Add  Details

900901

DEHNcube EMOB 11 kW

Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 für eine 11 kW Ladeeinrichtung bzw. Wallbox.

Add  Details

900905

DEHNcube EMOB 11/22 kW

Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 und Push-in-Klemmen für eine 11/22 kW Ladeeinrichtung bzw. Wallbox.

Add  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Add  Details

909706

DEHNgate FF5 TV

Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.

Add  Details

925001

BUStector BT 24

Schutz von KNX / EIB-Systemen.

Add  Details

900449

DEHNcord R 3P

Schutz empfindlicher, elektrischer Jalousien.

Add  Details

900447

DEHNcord L 3P

Schutz für die LED-Beleuchtung.

Add  Details

924396

DEHNflex M

Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.

Add  Details
