Tele-Blitzschutzmast für Köcher- oder Betonfundament

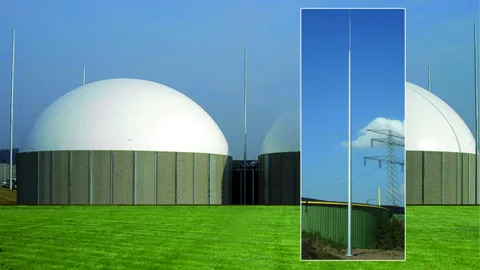

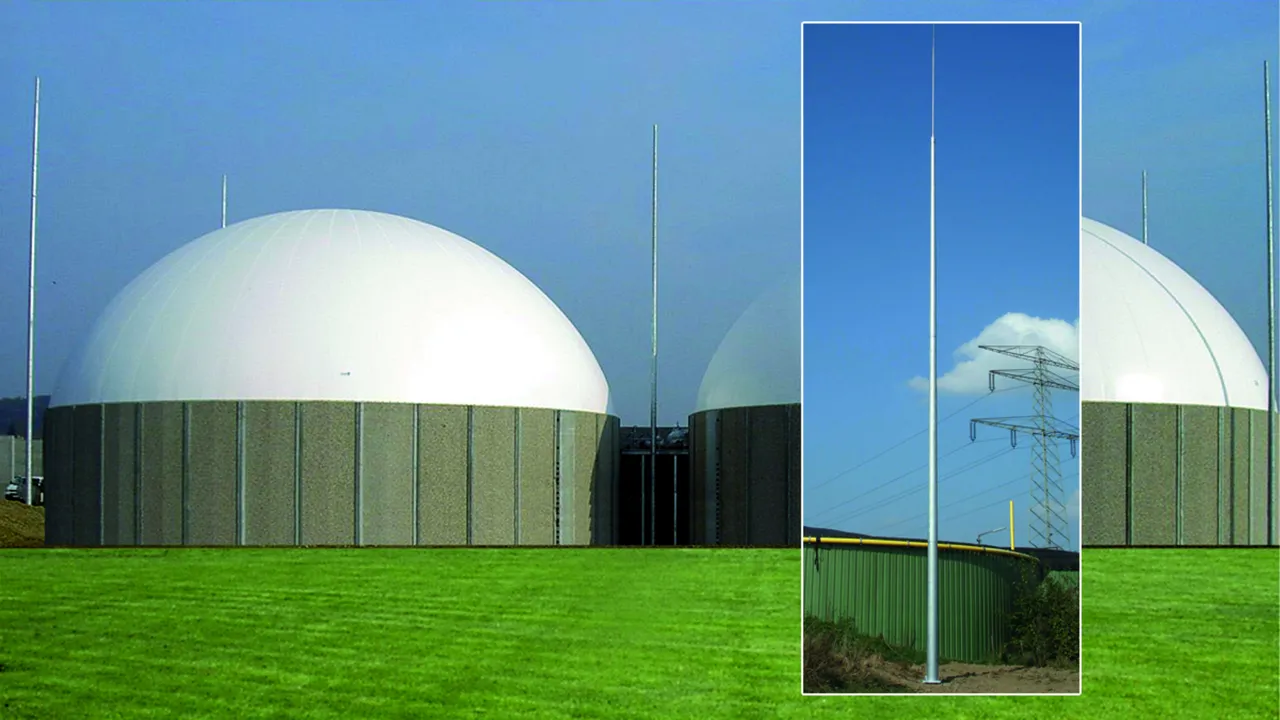

Fangmast für den Schutz von Anlagen vor direktem Blitzeinschlag wie z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen, Ex-Anlagen, Munitionslager.Die Maste werden mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet (separat zu bestellen).Genauere Angaben zum Stecksystem, zum Fundament und zur Errichtung können der Montageanleitung Nr. 1729 entnommen werden.Mit diesem Fangmastsystem können gesamte Anlagen / Bereiche in den einschlaggeschützten Bereich (Blitzschutz-Zone 0B) gebracht werden, ohne dass horizontale Fangeinrichtungen (Seil-Überspannungen) errichtet werden müssen. Der Trennungsabstand s nach DIN EN 62305-3 zwischen dem Fangmast und dem zu schützenden Objekt ist einzuhalten. Die Fangmaste sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.Vorteile des Fangmastsystems:
  • Erdarbeiten können im Vorfeld komplett fertiggestellt werden
  • Errichtung im Köcherfundament (Fertigteil) mit geringem Aufwand vor Ort oder
  • Alternativ Errichtung im Betonfundament vor Ort mit Ankerkorb (Aushärtezeit des Betons muss bei der Terminplanung und Errichtung berücksichtigt werden)
  • Ausführung mit Flanschplatte zur schnellen Montage
  • Einfaches Ausrichten durch Gewindebolzen M24
  • Detaillierte Montagevorgaben
  • Prüffähige Statik (auf Anfrage)
Bestandteile:
  • Fangstange aus St/tZn Ø42 / 25 / 15 mm Länge 2400 bzw. 5400 mm mit Gewinde M20 und Kontermutter
  • Konische Mastteile
  • Flanschplatte mit Anschlusslasche für Erdanschluss Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B. mit KS-Verbinder Art.-Nr. 301 019)
Max. Transportlänge von 6 m.

5 Products

Part No. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, Customs tariff No. (EU): 85389099, Gross weight: 228.00 kg, PU: 1.00 Stk.


Images

Additional information

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 13,38m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 194 km/h mit
Betonfundament und 143 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 13380 mm
Mastteile: 2
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1400 x 1400 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 13.35M FP400 STTZN
Art.-Nr.: 103013
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Höhe über Flur (l1) 13380 mm
Mastteile 2
Max. Böenwindgeschwindigkeit mit Betonfundament 194 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament 143 km/h
Abm. Flanschplatte 400 x 400 mm
Ausführung Flanschplatte 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h) 1400 x 1400 x 900 mm
Normenbezug DIN EN 62561-(1+2)

Product 103013 was added to Notepad.

Product 103013 was added to the cart.

Part No. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, Customs tariff No. (EU): 85389099, Gross weight: 230.00 kg, PU: 1.00 Stk.


Images

Additional information

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 16,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 135 km/h mit
Betonfundament und 135 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 16380 mm
Mastteile: 2
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1400 x 1400 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 16.35M FP400 STTZN
Art.-Nr.: 103016
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Höhe über Flur (l1) 16380 mm
Mastteile 2
Max. Böenwindgeschwindigkeit mit Betonfundament 135 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament 135 km/h
Abm. Flanschplatte 400 x 400 mm
Ausführung Flanschplatte 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h) 1400 x 1400 x 900 mm
Normenbezug DIN EN 62561-(1+2)

Product 103016 was added to Notepad.

Product 103016 was added to the cart.

Part No. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, Customs tariff No. (EU): 85389099, Gross weight: 310.00 kg, PU: 1.00 Stk.


Images

Additional information

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 19,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 131 km/h mit
Betonfundament und 107 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 19380 mm
Mastteile: 3
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1600 x 1600 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 19.35M FP565 STTZN
Art.-Nr.: 103019
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Höhe über Flur (l1) 19380 mm
Mastteile 3
Max. Böenwindgeschwindigkeit mit Betonfundament 131 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament 107 km/h
Abm. Flanschplatte 400 x 400 mm
Ausführung Flanschplatte 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h) 1600 x 1600 x 900 mm
Normenbezug DIN EN 62561-(1+2)

Product 103019 was added to Notepad.

Product 103019 was added to the cart.

Part No. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, Customs tariff No. (EU): 85389099, Gross weight: 452.00 kg, PU: 1.00 Stk.


Images

Additional information

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 22,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 129 km/h mit
Betonfundament und 129 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 22380 mm
Mastteile: 4
Abm. Flanschplatte: 565 x 565 mm
Ausführung Flanschplatte: 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort: 1800 x 1800 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 22.35M FP565 STTZN
Art.-Nr.: 103022
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Höhe über Flur (l1) 22380 mm
Mastteile 4
Max. Böenwindgeschwindigkeit mit Betonfundament 129 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament 129 km/h
Abm. Flanschplatte 565 x 565 mm
Ausführung Flanschplatte 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h) 1800 x 1800 x 900 mm
Normenbezug DIN EN 62561-(1+2)

Product 103022 was added to Notepad.

Product 103022 was added to the cart.

Part No. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, Customs tariff No. (EU): 85389099, Gross weight: 550.00 kg, PU: 1.00 Stk.


Images

Additional information

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 24,88 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 127 km/h mit
Betonfundament und 127 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 24880 mm
Mastteile: 5
Abm. Flanschplatte: 565 x 565 mm
Ausführung Flanschplatte: 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort: 2000 x 2000 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 24.85M FP565 STTZN
Art.-Nr.: 103025
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Höhe über Flur (l1) 24880 mm
Mastteile 5
Max. Böenwindgeschwindigkeit mit Betonfundament 127 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament 127 km/h
Abm. Flanschplatte 565 x 565 mm
Ausführung Flanschplatte 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h) 2000 x 2000 x 900 mm
Normenbezug DIN EN 62561-(1+2)
