Dachleitungshalter für Metalldächer

Für die Befestigung von zusätzlichen Fangeinrichtungen auf Metalldächern.
Bei der Verwendung von zwei für das entsprechende Dachprofil geprüften Dachleitungshaltern (Klemmen / Klemmbock) ist die Blitzstromtragfähigkeit mit 100 kA (10/350 µs) gegeben.

Für Rundstehfalz-Dächer, mit Klemmbock

2 Products

Part No. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN 4013364092778, Customs tariff No. (EU): 85389099, Gross weight: 186.30 g, PU: 50.00 Stk.


Images

Additional information

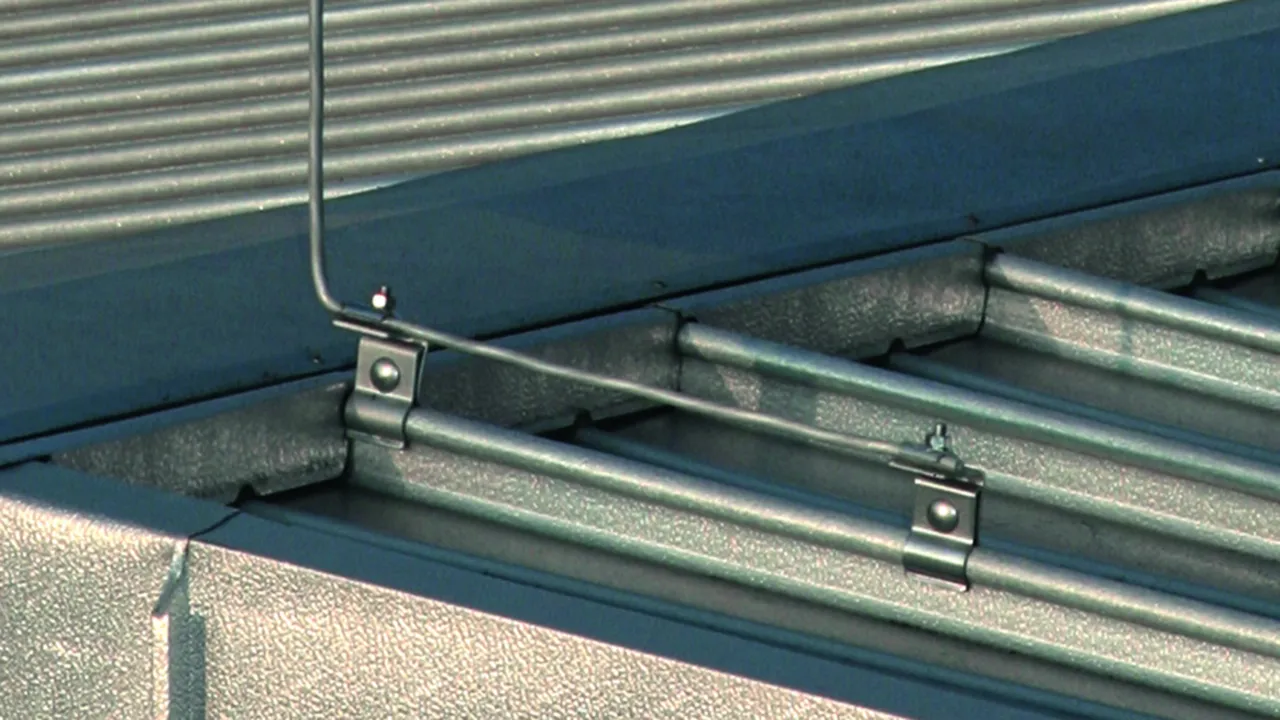

Dachleitungshalter für Metalldach mit Klemmbock NIRO (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 RSF20.25 V2A
Art.-Nr.: 223010
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Klemmbereich Ø20-25 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 223010 was added to Notepad.

Product 223010 was added to the cart.

Part No. 223040 DLH KB 6.10 RSF20.25 AL

GTIN 4013364096752, Customs tariff No. (EU): 85389099, Gross weight: 102.30 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach für mit Klemmbock Al (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: Al
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: Al
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 RSF20.25 AL
Art.-Nr.: 223040
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter Al
Klemmbereich Ø20-25 mm
Werkstoff Leitungshalter Al
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 223040 was added to Notepad.

Product 223040 was added to the cart.


Für Rundstehfalz-Dächer, mit DEHNgrip

2 Products

Part No. 223011 DLH DG 8 RSF20.25 V2A

GTIN 4013364092785, Customs tariff No. (EU): 85389099, Gross weight: 170.02 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit DEHNgrip NIRO (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 RSF20.25 V2A
Art.-Nr.: 223011
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Klemmbereich Ø20-25 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Product 223011 was added to Notepad.

Product 223011 was added to the cart.

Part No. 223041 DLH DG 8 RSF20.25 AL

GTIN 4013364096769, Customs tariff No. (EU): 85389099, Gross weight: 99.02 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit DEHNgrip Al (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: Al
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 RSF20.25 AL
Art.-Nr.: 223041
oder gleichwertig.



Technical data

Werkstoff Dachleitungshalter Al
Klemmbereich Ø20-25 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Product 223041 was added to Notepad.

Product 223041 was added to the cart.


Für Klemmfalz-Dächer, mit Klemmbock (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Product

Part No. 223070 DLH KB 6.10 KF18.22 AL

GTIN 4013364108738, Customs tariff No. (EU): 85389099, Gross weight: 105.62 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit Klemmbock Al (Klemmfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: Al
Klemmbereich: ca. 18 / 22 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: Al
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 KF18.22 AL
Art.-Nr.: 223070
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter Al
Klemmbereich ca. 18 / 22 mm
Werkstoff Leitungshalter Al
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 223070 was added to Notepad.

Product 223070 was added to the cart.


Für Klemmfalz-Dächer, mit DEHNgrip (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Product

Part No. 223071 DLH DG 8 KF18.22 AL

GTIN 4013364108745, Customs tariff No. (EU): 85389099, Gross weight: 96.80 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit Leitungshalter DEHNgrip Al (Klemmfalz)
Dachleitungshalter, für Metalldächer für die Befestigung
von zusätzlichen Fangeinrichtungen,
Werkstoff Dachleitungshalter: Al
Klemmbereich: ca. 18 / 22 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH DG 8 KF18.22 AL
Art.-Nr.: 223071
oder gleichwertig.



Technical data

Werkstoff Dachleitungshalter Al
Klemmbereich ca. 18 / 22 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-1

Product 223071 was added to Notepad.

Product 223071 was added to the cart.


Für Stehfalz-Dächer, mit Klemmbock

1 Product

Part No. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN 4013364091856, Customs tariff No. (EU): 85359000, Gross weight: 136.30 g, PU: 50.00 Stk.


Images

Additional information

Falzklemme mit vergrößerter Anschlussfläche (gewinkelt) NIRO
Falzklemmen, mit vergrößerter Anschlussfläche für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: FK KB 6.10 KBF0.7 8 W V2A
Art.-Nr.: 365059
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Klemmbereich 0,7-8 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1

Product 365059 was added to Notepad.

Product 365059 was added to the cart.


Für Stehfalz-Dächer, mit DEHNgrip

1 Product

Part No. 223031 DLH DG 8 SF0.7 8 V2A

GTIN 4013364092815, Customs tariff No. (EU): 85389099, Gross weight: 119.30 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit DEHNgrip NIRO (Stehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 SF0.7 8 V2A
Art.-Nr.: 223031
oder gleichwertig.



Technical data

Werkstoff Dachleitungshalter NIRO
Klemmbereich 0,7-8 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Product 223031 was added to Notepad.

Product 223031 was added to the cart.


Für Trapez-Dächer, mit Klemmbock

Zum Einhängen in die Befestigungsschrauben des Daches.

1 Product

Part No. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN 4013364092792, Customs tariff No. (EU): 85389099, Gross weight: 123.30 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit Klemmbock NIRO (Trapez)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest

Fabrikat: DEHN
Typ: DLH KB 6.10 TD B8.5 V2A
Art.-Nr.: 223020
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest

Product 223020 was added to Notepad.

Product 223020 was added to the cart.


Für Trapez-Dächer, mit DEHNgrip

Zum Einhängen in die Befestigungsschrauben des Daches.

1 Product

Part No. 223021 DLH DG 8 TD B8.5 V2A

GTIN 4013364092808, Customs tariff No. (EU): 85389099, Gross weight: 105.30 g, PU: 50.00 Stk.


Images

Additional information

Dachleitungshalter Metalldach mit DEHNgrip NIRO ( Trapez)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 TD B8.5 V2A
Art.-Nr.: 223021
oder gleichwertig.



Technical data

Werkstoff Dachleitungshalter NIRO
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Product 223021 was added to Notepad.

Product 223021 was added to the cart.
