DEHNbox

Kombinierter Blitzstrom- und Überspannungs-Ableiter

Blitzstromtragfähig bis 10 kA (10/350 μs)
Niedriger Schutzpegel, auch für Endgeräteschutz geeignet
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2 und höher

Einfache Handhabung

Geeignet für Wandmontage
Schnelle und einfache Installation durch Federklemmtechnik
Ermöglicht einfaches Nachrüsten des Überspannungsschutzes

Sicher bei Installation und Betrieb (DBX TC B 180)

Statusanzeige für einfache Wartung
RJ45-Anschlussmöglichkeit für Plug & Play
Universeller Einsatz bis 1 Gbit

Details

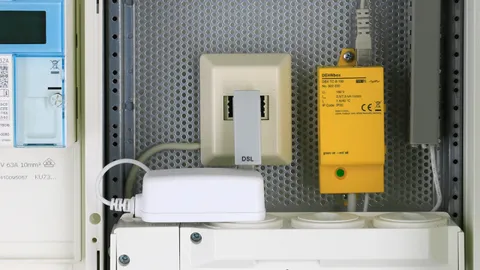

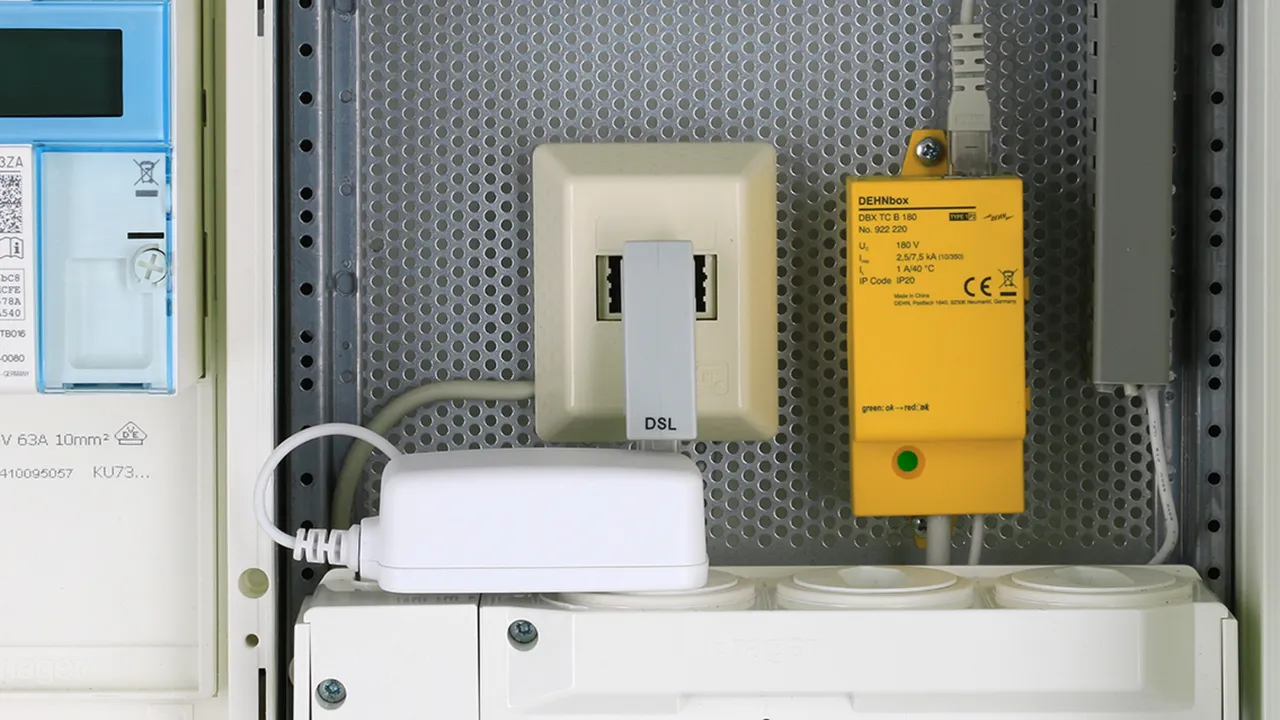

RJ45 Buchse am Ausgang für den
direkten Anschluss am Router
(DBX TC B 180).

lorem ipsum — RJ45 Buchse am Ausgang für den
direkten Anschluss am Router
(DBX TC B 180).

Push-In-Klemmen für den werkzeuglosen Schnellanschluss (DBX TC B 180)

Aneinanderreihung mehrerer Geräte durch Stecktechnik der Gehäuse möglich (DBX TC B 180).

Further information

Similar topics

Installationshinweis mit TAE-F-Anschlussleitung

DBX TC B 180

Platzsparender kompakter Überspannungs-Ableiter im Kunststoff-Aufputz-Gehäuse mit Push-in Anschlusstechnik und Statusanzeige zum Schutz einer Doppelader erdpotentialfreier symetrischer Schnittstellen, insbesondere Telekommunikationsschnittstellen bis VVDSL und G.fast (bis 1 Gbit/s). Möglichkeit zur direkten / indirekten Schirmerdung. Ausgangsseitig wahlweise Anschluss einer Doppelader oder einer Patchleitung mit RJ45 Stecker.

Tests der Deutschen Telekom Technik GmbH bestätigen die Verträglichkeit mit Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) und G.Fast.

1 Product

Part No. 922220 DBX TC B 180

GTIN 4013364433953, Customs tariff No. (EU): 85363030, Gross weight: 93.63 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kompakter Blitzstromableiter DEHNbox DBX TC B 180
Anreihbarer kompakter Ableiter
der Ableiterklasse Type 1/P2
zum Schutz einer Doppelader
von Telekommunikationsschnittstellen
in werkzeugloser Schnellanschlusstechnik,
integrierte Zugentlastung und Statusanzeige
Nennstrom bei 40 °C: 1 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 7,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DBX TC B 180
Art.-Nr.: 922220
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 40 °C (I_L )	1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	7,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad (100 Ohm) (f_G )	425 MHz

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 40 °C (I_L )	1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	7,5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 900 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 620 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 550 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad (100 Ohm) (f_G )	425 MHz
Kapazität Ad-Ad (C)	≤ 10 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-25 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschlussquerschnitt eindrähtig	0,2-1,5 mm²
Anschlussquerschnitt feindrähtig	0,25-1,5 mm²
Anschlussquerschnitt Erdungsklemme	0,08-4 mm²
Gehäusewerkstoff	Polyamid PA 6.6
Anschluss Eingang	Push-in
Anschluss Ausgang	Push-in / RJ45
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 922220 was added to Notepad.

Go to Notepad

Product 922220 was added to the cart.

Go to Web-Shop

DBX U4 KT BD S 0-180

Kompakter Kombi-Ableiter im Kunststoff-Aufputz-Gehäuse mit actiVsense-Technologie zum Schutz von 2 Doppeladern mit gleicher oder unterschiedlicher Signalspannung symmetrischer Schnittstellen mit galvanischer Trennung, wahlweise direkte oder indirekte Schirmerdung.

1 Product

Part No. 922400 DBX U4 KT BD S 0-180

GTIN 4013364137349, Customs tariff No. (EU): 85363010, Gross weight: 251.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kompakter Kombi-Ableiter DEHNbox DBX U4 KT BD S 0-180
Universeller Blitz- und Überspannungsableiter,
der Ableiterklasse Type 1/P1 mit actiVsense-
Technologie zur automatischen Erkennung der
Betriebsspannung und optimalen Anpassung
des Schutzpegels; geprüft nach EN 61643-21 und
energetisch koordiniert nach IEC 61643-22 zum
Schutz von zwei Doppeladern für symmetrische
Schnittstellen mit galvanischer Trennung, wahlweise
indirekte oder direkte Schirmerdung.
Betriebsspannung UN: 0-180 V
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom (entspr. max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DBX U4 KT BD S 0-180
Art.-Nr.: 922400
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom (entspr. max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	≤ 9 Ohm; typisch 7,9 Ohm
Abmessungen (l x b x h)	93 x 93 x 55 mm

Ableiterklasse	M
Nennspannung (U_N )	0-180 V
Frequenz der Nennspannung (f_UN )	0-400 Hz
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom (entspr. max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ U_N + 50 V
Schutzpegel Ad-PG bei D1/C2/C3 (U_P )	≤ 550 V
Serienimpedanz pro Ader	≤ 9 Ohm; typisch 7,9 Ohm
Kapazität Ad-Ad (C)	≤ 80 pF
Kapazität Ad-PG (C)	≤ 70 pF
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Schutzart	IP 65
Anschlussquerschnitt Signaladern	0,08-1,5 mm²
Anschlussquerschnitt Erdungsklemme	2,5-4 mm²
Abmessungen (l x b x h)	93 x 93 x 55 mm
Gehäusewerkstoff	Polycarbonat
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21
