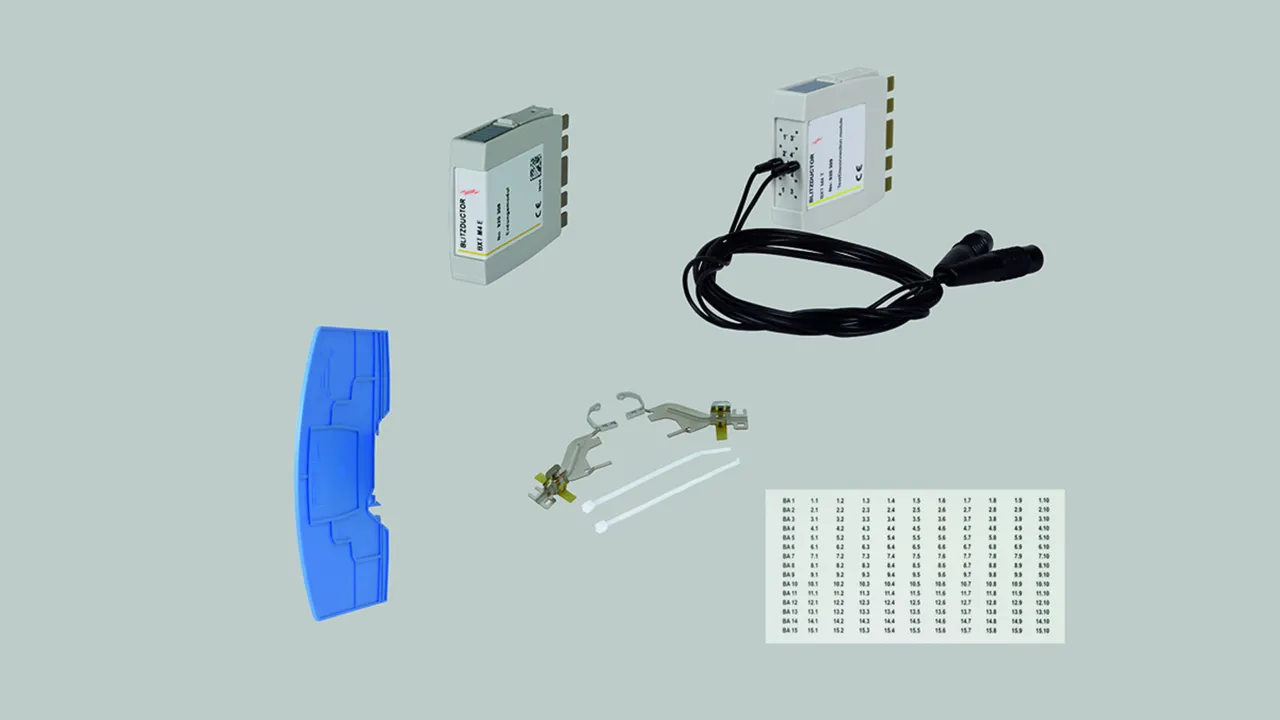

Zubehör BLITZDUCTOR SP/XT/XTU

Erdungsmodul

Gesteckt verbindet das Erdungsmodul alle am BLITZDUCTOR SP/XT/XTU-Basisteil angeschlossenen Adern mit dem Potentialausgleich. Es dient der direkten Erdung von Kabeladern, die noch nicht benutzt werden, jedoch schon am Basisteil angeschlossen sind.

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Erdungsmodul BLITZDUCTOR SP/XT/XTU-Basisteil BXT M4 E
Steckmodul zur direkten Erdung
der am BLITZDUCTOR XT Basisteil
angeschlossenen Adern.

Fabrikat: DEHN
Typ: BXT M4 E
Art.-Nr.: 920308
oder gleichwertig.

Certificates



Technical data

D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
Einsteckbar in Basisteil

Product 920308 was added to Notepad.

Product 920308 was added to the cart.


Prüf- / Trennmodul

Gesteckt unterbricht das Prüf- / Trennmodul den Leitungszug der am BLITZDUCTOR SP/XT/XTU-Basisteil angeschlossenen Adern und führt diese auf eine Prüfbuchse an der Frontseite des Moduls. Dadurch ist es möglich, Messungen in der Anlage durchzuführen, ohne die Adern vom Basisteil zu lösen.

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Prüf- / Trennmodul BLITZDUCTOR SP/XT/XTU-Basisteil BXT M4 T
Steckmodul als Trennstelle für
die Leitungsüberprüfung ohne
Abklemmen der Anschlussadern,
einsteckbar in das
BLITZDUCTOR XT Basisteil.
Zubehör: 2 Messleitungen 1 m, Schutzbeutel

Fabrikat: DEHN
Typ: BXT M4 T
Art.-Nr.: 920309
oder gleichwertig.

Certificates



Technical data

Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 80 °C (IL ) 1,0 A
Durchgangswiderstand 0,1 Ohm
Einsteckbar in Basisteil
Prüfbuchsen vergoldet, 1 mm
Zubehör 2 Messleitungen 1 m, Schutzbeutel

Product 920309 was added to Notepad.

Product 920309 was added to the cart.


Bezeichnungssystem BA1-BA15

2x 165 Klebeetiketten zum Kennzeichnen der Busadresse für Überwachungsgeräte DRC MCM XT (BA1 bis BA15) und der laufenden Nummer für die zugeordneten BXT-Module, (1.1-1.10 bis 15.1-15.10).

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK


Images

Additional information

Bezeichnungssystem BA1-BA15
Transparente Klebeetiketten
bedruckt mit den Bezeichnungen
BA1 (1.1-1.10) bis BA15 (15.1-15.10)
zur vereinfachten Kennzeichnung
der Überwachungsgeräte DRC MCM XT
und der Blitzductor XT Module oder
Basisteile
transparent, permanent klebend,
abriebfest

Fabrikat: DEHN
Typ: BS BA1 BA15 BXT
Art.-Nr.: 920398
oder gleichwertig.



Technical data

Abmessungen (b x h) 13 x 7 mm

Product 920398 was added to Notepad.

Product 920398 was added to the cart.


EMV-Federklemmen

Zwei Federklemmen für die geschützte und ungeschützte Seite eines BLITZDUCTOR SP/XT/XTU zur dauerhaften, niederimpedanten Schirmkontaktierung einer geschirmten Signalleitung. Mit steckbarer Isolierkappe für die indirekte Schirmerdung (nur BXT), mit Kabelbindern und Isolierstreifen. Einsetzbar für die Typen BXT(U) ML2 ...S ... / BSP M2 ... (nur direkte Schirmerdung).

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information

EMV-Federklemmen SAK BXT LR
2 Federklemmen für die dauerhafte,
niederimpedante Schirmkontaktierung
der geschützten und ungeschützten Seite
eines BLITZDUCTOR XT.
Mit integrierter Anschlusskodierung
für direkte oder indirekte Schirmerdung,
mit Kabelbindern und Isolierkappe.
Klemmbereich: 3-10 mm
Zubehör: Isolierkappen, Kabelbinder, Isolierstreifen

Fabrikat: DEHN
Typ: SAK BXT LR
Art.-Nr.: 920395
oder gleichwertig.

Certificates



Technical data

D1 Blitzstoßstrom (10/350 µs) 5 kA
Einsteckbar in Klemmanschluss BXT BAS / BSP BAS 4
Zubehör Isolierkappen, Kabelbinder, Isolierstreifen

Product 920395 was added to Notepad.

Product 920395 was added to the cart.


Trennwand

Beim Einsatz der Überspannungsschutzgeräte BLITZDUCTOR XT Ex (i) in eigensicheren Stromkreisen sind besondere Einbaubedingungen zu berücksichtigen.
So muss nach EN 60079-11; 2007 (VDE 0170-7) zwischen eigensicheren und nicht eigensicheren Stromkreisen (Anschlussteilen z. B. Anschlussklemmen) ein Mindestabstand (Fadenmaß) von ≥ 50 mm eingehalten werden!
Unter Verwendung der Ex i-Trennwand TW DRC MCM EX wird dieses Fadenmaß auch bei direkter Aneinanderreihung der Geräte eingehalten.
Besonders einsetzbar in Verbindung mit dem DRC MCM XT für die zustandsorientierte Überwachung von BXT-Modulen. (1 Pack = 2 Stück)

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK


Images

Additional information

Trennwand TW DRC MCM EX
Ex(i)- Trennwand
zur Berücksichtigung des
Mindestabstandes (Fadenmaß) von
min. 50 mm bei Anschlußteilen in
eigensicheren und nicht-eigensicheren
Stromkreisen gemäß EN 60079-11.
Für Hutschiene 7 mm und 35 mm.
Polyamid PA 6.6, blau

Fabrikat: DEHN
Typ: TW DRC MCM EX
Art.-Nr.: 910697
oder gleichwertig.



Technical data

Montage auf 35 mm Hutschiene nach EN 60715

Product 910697 was added to Notepad.

Product 910697 was added to the cart.
