Erdungsrohrschellen Blitzschutz

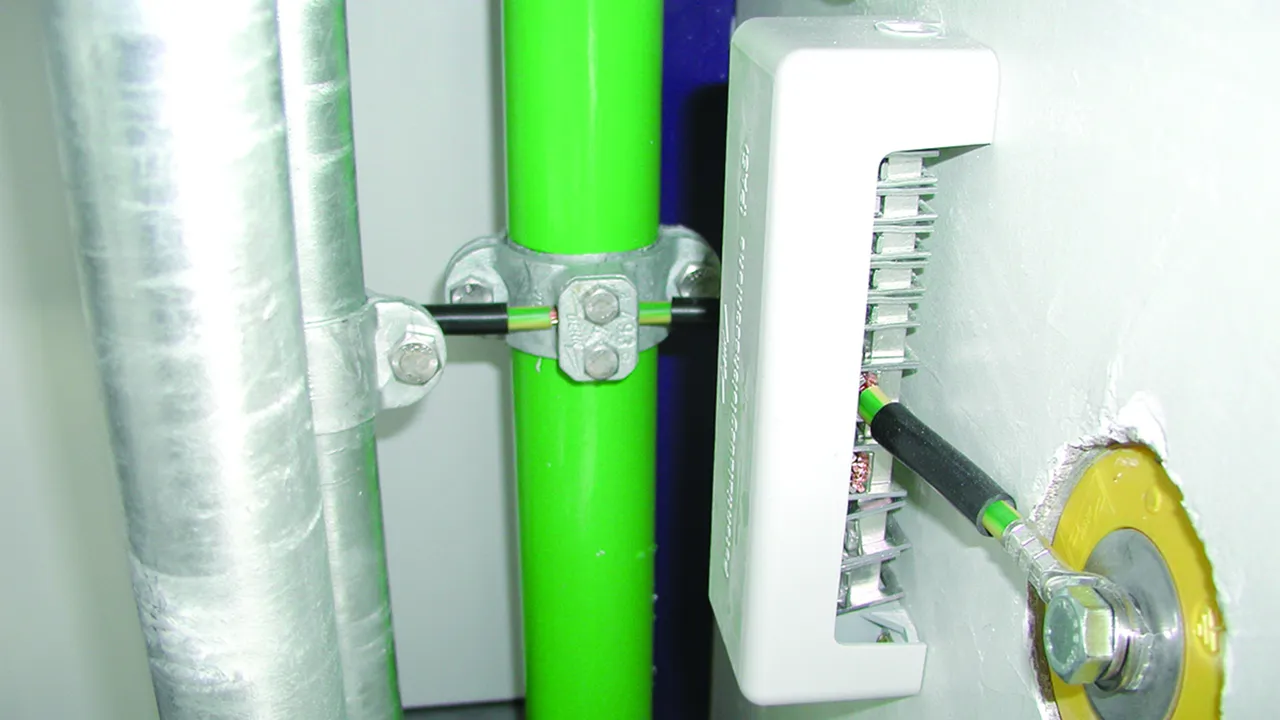

Erdungsrohrschellen zum Einbinden von Rohren in den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).

Der Klemmbereich (Angabe in mm) bezieht sich auf den Außendurchmesser und der Klemmbereich (Angabe in Zoll) bezieht sich auf den Innendurchmesser (Nennweite) der Rohre.

Ausführung mit Schrauben M10

Anschluss für Rd 4-10 mm oder Anschlussleiterquerschnitt max. 70 mm2.

6 Products

Part No. 407012 ERS 21 AS4.10 TG STTZN

GTIN 4013364026100, Customs tariff No. (EU): 85359000, Gross weight: 442.00 g, PU: 10.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 21mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 21 mm (1/2'')
Werkstoff: TG / St/tZn
Abmessung: 80 x 11 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 21 AS4.10 TG STTZN
Art.-Nr.: 407012
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 21 mm (1/2'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 80 x 11 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407012 was added to Notepad.

Product 407012 was added to the cart.

Part No. 407034 ERS 27 AS4.10 TG STTZN

GTIN 4013364026117, Customs tariff No. (EU): 85359000, Gross weight: 453.00 g, PU: 10.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 27mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 27 mm (3/4'')
Werkstoff: TG / St/tZn
Abmessung: 83 x 14 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 27 AS4.10 TG STTZN
Art.-Nr.: 407034
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 27 mm (3/4'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 83 x 14 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407034 was added to Notepad.

Product 407034 was added to the cart.

Part No. 407100 ERS 34 AS4.10 TG STTZN

GTIN 4013364026124, Customs tariff No. (EU): 85359000, Gross weight: 467.00 g, PU: 10.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 34mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 34 mm (1'')
Werkstoff: TG / St/tZn
Abmessung: 85 x 17,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 34 AS4.10 TG STTZN
Art.-Nr.: 407100
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 34 mm (1'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 85 x 17,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407100 was added to Notepad.

Product 407100 was added to the cart.

Part No. 407114 ERS 42 AS4.10 TG STTZN

GTIN 4013364026131, Customs tariff No. (EU): 85359000, Gross weight: 490.00 g, PU: 10.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 42mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 42 mm (1 1/4'')
Werkstoff: TG / St/tZn
Abmessung: 100 x 24,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 42 AS4.10 TG STTZN
Art.-Nr.: 407114
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 42 mm (1 1/4'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 100 x 24,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407114 was added to Notepad.

Product 407114 was added to the cart.

Part No. 407112 ERS 48 AS4.10 TG STTZN

GTIN 4013364026148, Customs tariff No. (EU): 85359000, Gross weight: 512.00 g, PU: 10.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 48mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 48 mm (1 1/2'')
Werkstoff: TG / St/tZn
Abmessung: 95 x 22 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 48 AS4.10 TG STTZN
Art.-Nr.: 407112
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 48 mm (1 1/2'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 95 x 22 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407112 was added to Notepad.

Product 407112 was added to the cart.

Part No. 407200 ERS 60 AS4.10 TG STTZN

GTIN 4013364026162, Customs tariff No. (EU): 85359000, Gross weight: 568.20 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle BS Ausführung mit Schraube M10 Rohr D 60mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 60 mm (2'')
Werkstoff: TG / St/tZn
Abmessung: 113 x 30,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 60 AS4.10 TG STTZN
Art.-Nr.: 407200
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 60 mm (2'')
Werkstoff TG / St/tZn
Abmessung (l1 x r1) 113 x 30,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 407200 was added to Notepad.

Product 407200 was added to the cart.


Ausführung St/tZn mit Sechskantschraube

St/tZn Materialstärke 3 mm.
Anschluss für Fl mit Schrauben und Muttern, für Rd 7-10 mm z. B. KS-Verbinder Art.-Nr. 301 000 oder Klemmbock Art.-Nr. 390 150.

10 Products

Part No. 410038 ERS 17 AB11 STTZN

GTIN 4013364026223, Customs tariff No. (EU): 85359000, Gross weight: 215.00 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 17mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 17 mm (3/8'')
Werkstoff: St/tZn
Abmessung: 110 x 8,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 17 AB11 STTZN
Art.-Nr.: 410038
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 17 mm (3/8'')
Werkstoff St/tZn
Abmessung (l1 x r1) 110 x 8,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410038 was added to Notepad.

Product 410038 was added to the cart.

Part No. 410012 ERS 21 AB11 STTZN

GTIN 4013364026186, Customs tariff No. (EU): 85359000, Gross weight: 238.20 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 21mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 21 mm (1/2'')
Werkstoff: St/tZn
Abmessung: 115 x 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 21 AB11 STTZN
Art.-Nr.: 410012
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 21 mm (1/2'')
Werkstoff St/tZn
Abmessung (l1 x r1) 115 x 10,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410012 was added to Notepad.

Product 410012 was added to the cart.

Part No. 410034 ERS 27 AB11 STTZN

GTIN 4013364026247, Customs tariff No. (EU): 85359000, Gross weight: 235.00 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 27mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 27 mm (3/4'')
Werkstoff: St/tZn
Abmessung: 115 x 13,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 27 AB11 STTZN
Art.-Nr.: 410034
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 27 mm (3/4'')
Werkstoff St/tZn
Abmessung (l1 x r1) 115 x 13,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410034 was added to Notepad.

Product 410034 was added to the cart.

Part No. 410100 ERS 34 AB11 STTZN

GTIN 4013364026254, Customs tariff No. (EU): 85359000, Gross weight: 250.60 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 34mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 34 mm (1'')
Werkstoff: St/tZn
Abmessung: 124 x 17 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 34 AB11 STTZN
Art.-Nr.: 410100
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 34 mm (1'')
Werkstoff St/tZn
Abmessung (l1 x r1) 124 x 17 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410100 was added to Notepad.

Product 410100 was added to the cart.

Part No. 410114 ERS 42 AB11 STTZN

GTIN 4013364026261, Customs tariff No. (EU): 85359000, Gross weight: 280.80 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 42mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 42 mm (1 1/4'')
Werkstoff: St/tZn
Abmessung: 132,5 x 21 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 42 AB11 STTZN
Art.-Nr.: 410114
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 42 mm (1 1/4'')
Werkstoff St/tZn
Abmessung (l1 x r1) 132,5 x 21 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410114 was added to Notepad.

Product 410114 was added to the cart.

Part No. 410112 ERS 48 AB11 STTZN

GTIN 4013364026278, Customs tariff No. (EU): 85359000, Gross weight: 302.04 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 48mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 48 mm (1 1/2'')
Werkstoff: St/tZn
Abmessung: 140,5 x 24 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 48 AB11 STTZN
Art.-Nr.: 410112
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 48 mm (1 1/2'')
Werkstoff St/tZn
Abmessung (l1 x r1) 140,5 x 24 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410112 was added to Notepad.

Product 410112 was added to the cart.

Part No. 410134 ERS 55 AB11 STTZN

GTIN 4013364026285, Customs tariff No. (EU): 85359000, Gross weight: 318.04 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 55mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 55 mm (1 3/4'')
Werkstoff: St/tZn
Abmessung: 145 x 27,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 55 AB11 STTZN
Art.-Nr.: 410134
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 55 mm (1 3/4'')
Werkstoff St/tZn
Abmessung (l1 x r1) 145 x 27,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410134 was added to Notepad.

Product 410134 was added to the cart.

Part No. 410200 ERS 60 AB11 STTZN

GTIN 4013364026292, Customs tariff No. (EU): 85359000, Gross weight: 330.04 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle St/tZn mit Schraube M10 Rohr D 60mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 60 mm (2'')
Werkstoff: St/tZn
Abmessung: 151 x 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 60 AB11 STTZN
Art.-Nr.: 410200
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 60 mm (2'')
Werkstoff St/tZn
Abmessung (l1 x r1) 151 x 30 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410200 was added to Notepad.

Product 410200 was added to the cart.

Part No. 410212 ERS 76 AB11 STTZN

GTIN 4013364026308, Customs tariff No. (EU): 85359000, Gross weight: 409.65 g, PU: 1.00 Stk.


Images

Additional information

Dachständer-Rohrschellen St/tZn
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
oder zum Anschluss von Funkenstrecken
an Dachständer
Klemmbereich Rohr Ø: 76 mm (2 1/2'')
Werkstoff: St/tZn
Abmessung: 169 x 38 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 76 AB11 STTZN
Art.-Nr.: 410212
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 76 mm (2 1/2'')
Werkstoff St/tZn
Abmessung (l1 x r1) 169 x 38 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410212 was added to Notepad.

Product 410212 was added to the cart.

Part No. 410300 ERS 89 AB11 STTZN

GTIN 4013364026315, Customs tariff No. (EU): 85359000, Gross weight: 426.47 g, PU: 1.00 Stk.


Images

Additional information

Dachständer-Rohrschellen St/tZn
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
oder zum Anschluss von Funkenstrecken
an Dachständer
Klemmbereich Rohr Ø: 89 mm (3'')
Werkstoff: St/tZn
Abmessung: 182,5 x 44,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 89 AB11 STTZN
Art.-Nr.: 410300
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 89 mm (3'')
Werkstoff St/tZn
Abmessung (l1 x r1) 182,5 x 44,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410300 was added to Notepad.

Product 410300 was added to the cart.


Ausführung NIRO mit Sechskantschraube

NIRO Materialstärke 2,5 mm.
Anschluss für Fl mit Schrauben und Muttern, für Rd 7-10 mm z. B. KS-Verbinder Art.-Nr. 301 000 oder Klemmbock Art.-Nr. 390 150.

10 Products

Part No. 410309 ERS 17 AB11 V2A

GTIN 4013364081451, Customs tariff No. (EU): 85359000, Gross weight: 184.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 17mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 17 mm (3/8'')
Werkstoff: NIRO
Abmessung: 110,5 x 8,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 17 AB11 V2A
Art.-Nr.: 410309
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 17 mm (3/8'')
Werkstoff NIRO
Abmessung (l1 x r1) 110,5 x 8,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410309 was added to Notepad.

Product 410309 was added to the cart.

Part No. 410319 ERS 21 AB11 V2A

GTIN 4013364081505, Customs tariff No. (EU): 85359000, Gross weight: 192.00 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 21mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 21 mm (1/2'')
Werkstoff: NIRO
Abmessung: 114,5 x 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 21 AB11 V2A
Art.-Nr.: 410319
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 21 mm (1/2'')
Werkstoff NIRO
Abmessung (l1 x r1) 114,5 x 10,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410319 was added to Notepad.

Product 410319 was added to the cart.

Part No. 410329 ERS 27 AB11 V2A

GTIN 4013364081512, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 27mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 27 mm (3/4'')
Werkstoff: NIRO
Abmessung: 115,5 x 13,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 27 AB11 V2A
Art.-Nr.: 410329
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 27 mm (3/4'')
Werkstoff NIRO
Abmessung (l1 x r1) 115,5 x 13,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410329 was added to Notepad.

Product 410329 was added to the cart.

Part No. 410339 ERS 34 AB11 V2A

GTIN 4013364081550, Customs tariff No. (EU): 85359000, Gross weight: 210.60 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 34mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 34 mm (1'')
Werkstoff: NIRO
Abmessung: 124 x 17 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 34 AB11 V2A
Art.-Nr.: 410339
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 34 mm (1'')
Werkstoff NIRO
Abmessung (l1 x r1) 124 x 17 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410339 was added to Notepad.

Product 410339 was added to the cart.

Part No. 410349 ERS 42 AB11 V2A

GTIN 4013364081604, Customs tariff No. (EU): 85359000, Gross weight: 236.60 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 42mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 42 mm (1 1/4'')
Werkstoff: NIRO
Abmessung: 132,5 x 21 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 42 AB11 V2A
Art.-Nr.: 410349
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 42 mm (1 1/4'')
Werkstoff NIRO
Abmessung (l1 x r1) 132,5 x 21 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410349 was added to Notepad.

Product 410349 was added to the cart.

Part No. 410359 ERS 48 AB11 V2A

GTIN 4013364081468, Customs tariff No. (EU): 85359000, Gross weight: 254.04 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 48mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 48 mm (1 1/2'')
Werkstoff: NIRO
Abmessung: 140,5 x 24 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 48 AB11 V2A
Art.-Nr.: 410359
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 48 mm (1 1/2'')
Werkstoff NIRO
Abmessung (l1 x r1) 140,5 x 24 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410359 was added to Notepad.

Product 410359 was added to the cart.

Part No. 410369 ERS 55 AB11 V2A

GTIN 4013364081529, Customs tariff No. (EU): 85359000, Gross weight: 266.04 g, PU: 25.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 55mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 55 mm (1 3/4'')
Werkstoff: NIRO
Abmessung: 145 x 27,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 55 AB11 V2A
Art.-Nr.: 410369
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 55 mm (1 3/4'')
Werkstoff NIRO
Abmessung (l1 x r1) 145 x 27,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410369 was added to Notepad.

Product 410369 was added to the cart.

Part No. 410379 ERS 60 AB11 V2A

GTIN 4013364081475, Customs tariff No. (EU): 85359000, Gross weight: 278.04 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 60mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 60 mm (2'')
Werkstoff: NIRO
Abmessung: 151 x 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 60 AB11 V2A
Art.-Nr.: 410379
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 60 mm (2'')
Werkstoff NIRO
Abmessung (l1 x r1) 151 x 30 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410379 was added to Notepad.

Product 410379 was added to the cart.

Part No. 410389 ERS 76 AB11 V2A

GTIN 4013364081482, Customs tariff No. (EU): 85359000, Gross weight: 322.55 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 76mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 76 mm (2 1/2'')
Werkstoff: NIRO
Abmessung: 169 x 38 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 76 AB11 V2A
Art.-Nr.: 410389
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 76 mm (2 1/2'')
Werkstoff NIRO
Abmessung (l1 x r1) 169 x 38 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410389 was added to Notepad.

Product 410389 was added to the cart.

Part No. 410399 ERS 89 AB11 V2A

GTIN 4013364081499, Customs tariff No. (EU): 85359000, Gross weight: 370.07 g, PU: 1.00 Stk.


Images

Additional information

Erdungsrohrschelle NIRO mit Schraube M10 Rohr D 89mm
Erdungsrohrschellen BS zum Einbinden von Rohren in den
Blitzschutz-Potentialausgleich
nach DIN EN 62305-3 (VDE 0185-305-3)
Klemmbereich Rohr Ø: 89 mm (3'')
Werkstoff: NIRO
Abmessung: 182,5 x 44,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ERS 89 AB11 V2A
Art.-Nr.: 410399
oder gleichwertig.

Certificates



Technical data

Klemmbereich Rohr Ø 89 mm (3'')
Werkstoff NIRO
Abmessung (l1 x r1) 182,5 x 44,5 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 410399 was added to Notepad.

Product 410399 was added to the cart.


back to top
