Potentialausgleichsschienen für Ex-Bereiche Zone 2/22

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Schrauben sind entsprechend DIN EN 62305-3 Beiblatt 2 (VDE 0185-305-3 Bbl 2) mittels Federring gegen selbstlockern gesichert.

6 Anschlüsse

2 Products

Part No. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Customs tariff No. (EU): 85359000, Gross weight: 964.00 g, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: Cu
Abmessung: 295 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 CU
Art.-Nr.: 472207
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Abmessung (l x b x t1) 295 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472207 was added to Notepad.

Product 472207 was added to the cart.

Part No. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 295 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 V2A
Art.-Nr.: 472209
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Abmessung (l x b x t1) 295 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472209 was added to Notepad.

Product 472209 was added to the cart.


8 Anschlüsse

2 Products

Part No. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Customs tariff No. (EU): 85359000, Gross weight: 1.14 kg, PU: 1.00 Stk.

Predecessor

Images

Additional information

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 8
Werkstoff: Cu
Abmessung: 365 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 CU
Art.-Nr.: 472227
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Abmessung (l x b x t1) 365 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472227 was added to Notepad.

Product 472227 was added to the cart.

Part No. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Customs tariff No. (EU): 85359000, Gross weight: 1.18 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 8
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 365 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 V2A
Art.-Nr.: 472229
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Abmessung (l x b x t1) 365 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472229 was added to Notepad.

Product 472229 was added to the cart.


10 Anschlüsse

2 Products

Part No. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Customs tariff No. (EU): 85359000, Gross weight: 1.35 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: Cu
Abmessung: 435 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 CU
Art.-Nr.: 472217
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Abmessung (l x b x t1) 435 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472217 was added to Notepad.

Product 472217 was added to the cart.

Part No. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Customs tariff No. (EU): 85359000, Gross weight: 1.41 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 435 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 V2A
Art.-Nr.: 472219
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Abmessung (l x b x t1) 435 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472219 was added to Notepad.

Product 472219 was added to the cart.


12 Anschlüsse

2 Products

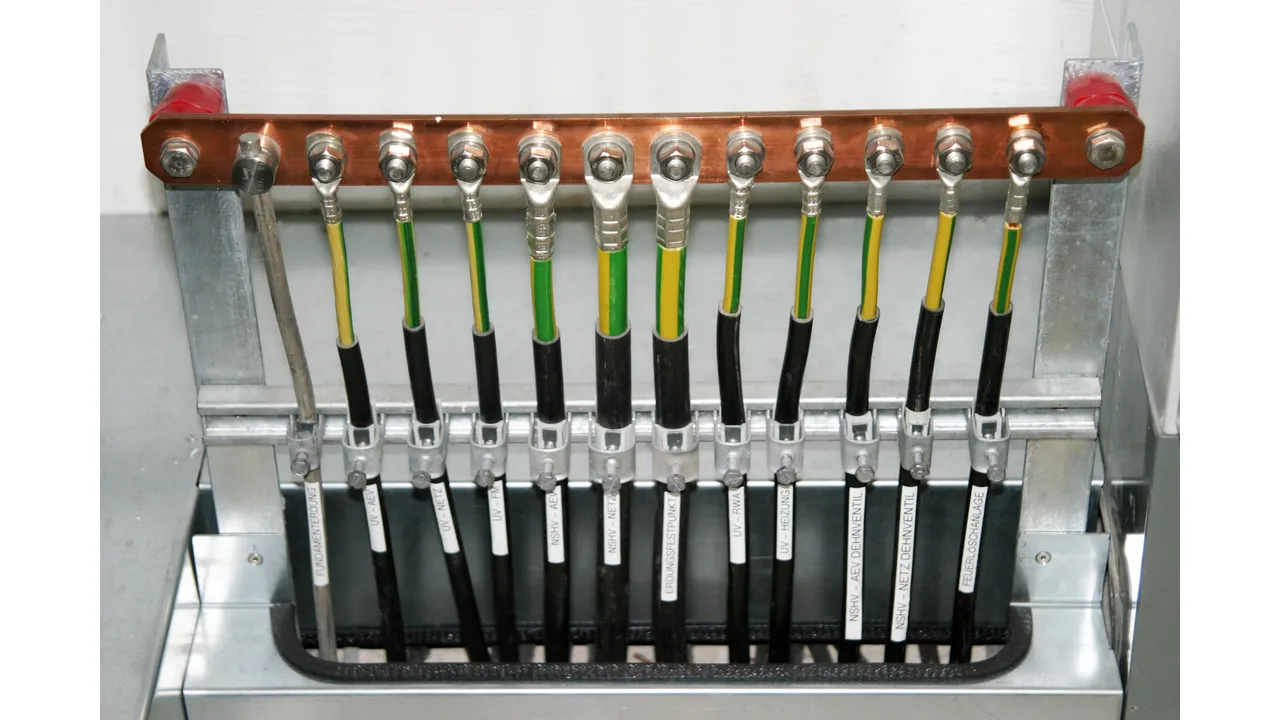

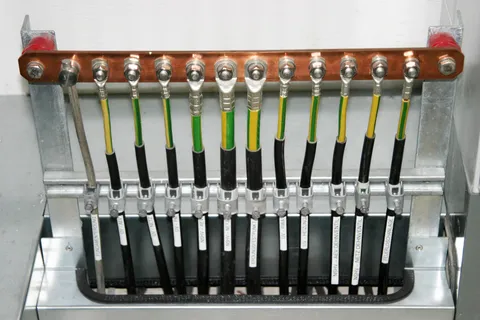

Part No. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Customs tariff No. (EU): 85359000, Gross weight: 1.53 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 12
Werkstoff: Cu
Abmessung: 505 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 CU
Art.-Nr.: 472237
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu
Abmessung (l x b x t1) 505 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472237 was added to Notepad.

Product 472237 was added to the cart.

Part No. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Customs tariff No. (EU): 85359000, Gross weight: 1.59 kg, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 12
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 505 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 V2A
Art.-Nr.: 472239
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Abmessung (l x b x t1) 505 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Product 472239 was added to Notepad.

Product 472239 was added to the cart.
