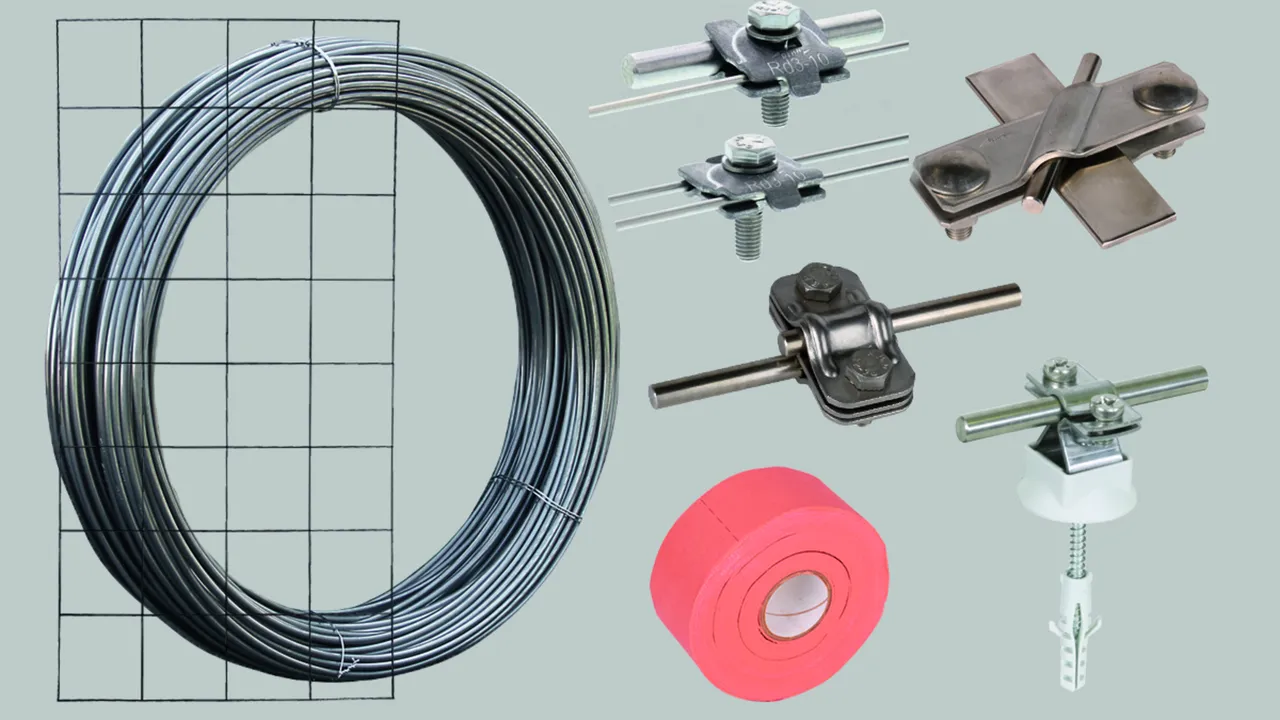

Potentialsteuerung

Gittermatte zum Schutz vor Schrittspannung

Entsprechend VDE/ABB Merkblatt "Blitzschutz von Schutzhütten"

Bei einer überlappenden Verlegung der Gittermatten, werden pro Gittermatte ca. 6 Stk. der Verbindungsklemmen benötigt (mit Korrosionsschutzbinde Art.-Nr. 556 125).
Genauere Daten sind der zugehörigen Montageanleitung zu entnehmen.

1 Product

Part No. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Customs tariff No. (EU): 73141400, Gross weight: 2.00 kg, PU: 1.00 Stk.


Images

Additional information

Gittermatte zum Schutz vor Schrittspannung
in Anlehnung an VDE/ABB Merkblatt
"Blitzschutz von Schutzhütten",
entsprechend normativer Forderung
DIN VDE 0151 gebeizt und passiviert
Werkstoff: NIRO (V4A)
Abmessung: 2000 x 1000 x 4 mm
Maschenweite: 250 mm

Fabrikat: DEHN
Typ: GMA 250 2000X1000X4 V4A
Art.-Nr.: 618214
oder gleichwertig.



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Abmessung (l x b x t) 2000 x 1000 x 4 mm
Maschenweite 250 mm

Product 618214 was added to Notepad.

Product 618214 was added to the cart.


Verbindungsklemme für Gittermatten

Verbindungsklemme zum Verbinden von Gittermatten bzw. zum Anschließen von Gittermatten an Erdungssysteme.

2 Products

Part No. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Customs tariff No. (EU): 85359000, Gross weight: 52.08 g, PU: 50.00 Stk.


Images

Additional information

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8
Werkstoff: NIRO (V4A)
Klemmbereich Rd: 3-10 mm
Anschluss (ein- / mehrdrähtig): 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Art.-Nr.: 540271
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd 3-10 mm
Anschluss (ein- / mehrdrähtig) 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN EN 62561-1

Product 540271 was added to Notepad.

Product 540271 was added to the cart.

Part No. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Customs tariff No. (EU): 85359000, Gross weight: 99.56 g, PU: 50.00 Stk.


Images

Additional information

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8 und Sperrzahnmutter.
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 3-4 mm
Klemmbereich Rd / Rd : 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Art.-Nr.: 540270
oder gleichwertig.



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd / Rd 8-10 / 3-4 mm
Klemmbereich Rd / Rd 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN 62561-1

Product 540270 was added to Notepad.

Product 540270 was added to the cart.
