Stützrohre für HVI light plus Leitung

Dezentes Stützrohr mit integrierten PA-Federelement für die Anwendungen
– Wandmontage
– Innen- und Außenverlegung bei Installation im n-Bein Stativ (mit / ohne seitlichen Auslass)
– Montage auf Metalldach- und Dachsparrenhalter

Ohne seitlichen Auslass

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement ohne seitlichen Auslass. Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 Products

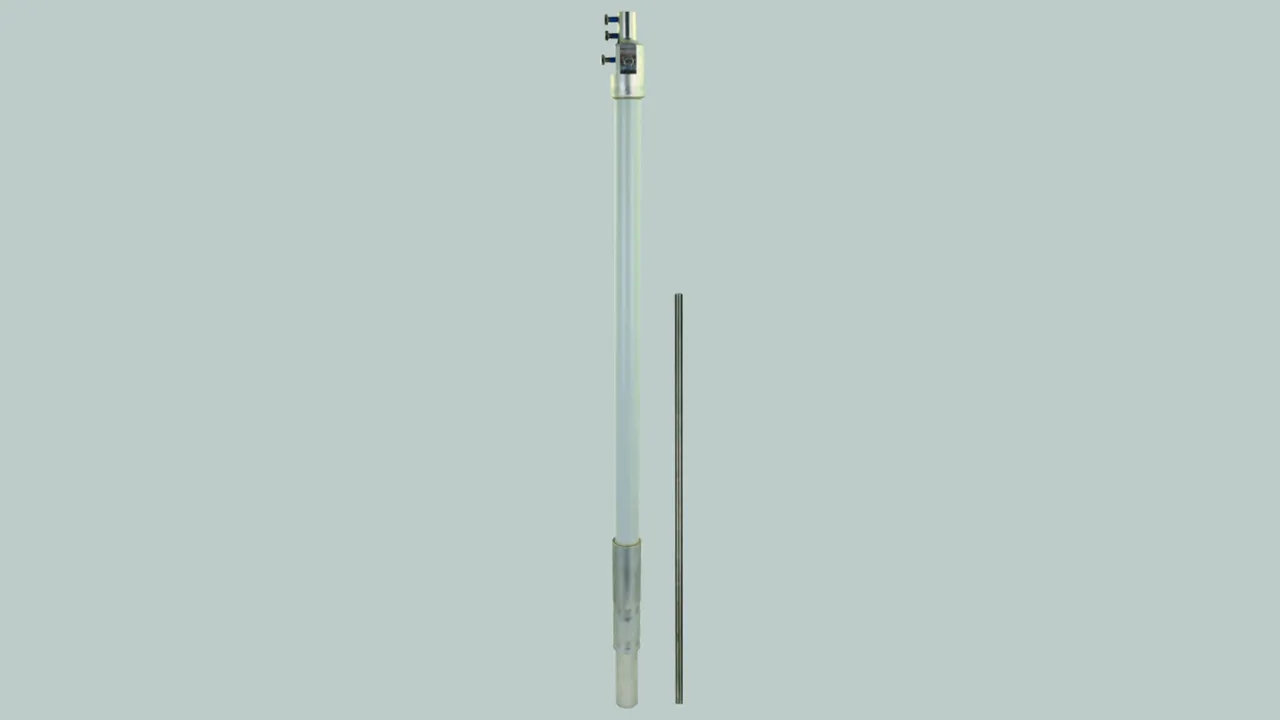

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Customs tariff No. (EU): 85389099, Gross weight: 2.53 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze Länge 2100mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 500 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Art.-Nr.: 105672
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Customs tariff No. (EU): 85389099, Gross weight: 2.80 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze Länge 2600mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Art.-Nr.: 105673
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Customs tariff No. (EU): 85389099, Gross weight: 3.53 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze Länge 2900mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 500 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Art.-Nr.: 105674
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze Länge 3400mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Art.-Nr.: 105675
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105675 was added to Notepad.

Product 105675 was added to the cart.


Mit seitlichen Auslass

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement mit seitlichen Auslass | Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

2 Products

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze
und seitlichem Auslass Länge 2900mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 500 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Art.-Nr.: 105677
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Customs tariff No. (EU): 85389099, Gross weight: 3.62 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze
und seitlichem Auslass Länge 3400mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Art.-Nr.: 105678
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105678 was added to Notepad.

Product 105678 was added to the cart.


Für Metalldach- und Dachsparrenhalter

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement für Unterdachverlegung. Fangspitze NIRO Ø10 mm, Länge 1000 mm.

1 Product

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Customs tariff No. (EU): 85389099, Gross weight: 4.83 kg, PU: 1.00 Stk.


Images

Additional information

Stützrohr für HVI light plus Leitung mit Fangspitze Länge 3680mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI light plus Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2680 mm
Transportlänge: 2680 mm
Durchmesser Ø Außen: 40 mm
Länge der Isolierstrecke: 1230 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D40 2680 FSP1000 DSH GFK AL V2A
Art.-Nr.: 105688
oder gleichwertig.

Certificates



Technical data

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2680 mm
Transportlänge 2680 mm
Durchmesser Ø Außen 40 mm
Länge der Isolierstrecke 1230 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105688 was added to Notepad.

Product 105688 was added to the cart.
